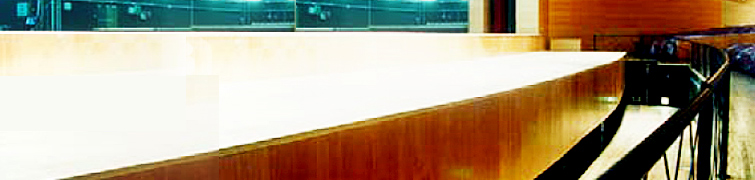

Las plataformas de orquesta de ThyssenKrupp Elevadores se utilizan con el fin de poder aprovechar la parte frontal del proscenio en las tres configuraciones convencionales de: asiento de músicos, prolongación del patio de butacas y prolongación de escenario, con los más altos niveles de seguridad y calidad en nuestros equipos.
Los principales sistemas de accionamiento utilizados para este tipo de plataformas son:
Plataforma de orquesta: Sistema Spiralift
ThyssenKrupp Elevadores ofrece con su sistema Spiralitf todos aquellos elementos eléctricos y mecánicos dirigidos a la consecución del movimiento de plataformas de orquesta con los máximos niveles de seguridad y calidad del mercado, hasta un recorrido máximo de 12m.
Características Técnicas:
-
Dimensiones: Adaptables a las medidas del escenario y definidas según la necesidad.
-
Velocidad: 0-12m/min., fija o regulada, con control de velocidad y rampas de aceleración y de deceleración.
-
Capacidad de sustentación: 500 kg/m²
-
Capacidad de elevación: 250 kg/m²
-
Guiado: Guías verticales tipo rail en T fijadas a pared, o mecanismos bajo plataforma, como guías tipo libro o tijeras.
-
Recorrido: Hasta 12 m.
-
Paradas: Ilimitadas y preseleccionadas.
-
Control: Mando local desde panel de pulsadores.
-
Accionamiento: Mediante columnas helicoidales de elevación con banda de acero inoxidable.
-
Posibilidad de doble piso.
Seguridades:
-
Bordes de contacto.
-
Finales de carrera.
-
Frenos adicionales de seguridad.
-
Detector de falta de tensión.
-
Detección de carga negativa.
-
Accionamiento auxiliar.
-
Control de sobrevelocidad.
Plataforma de orquesta: Sistema husillos
ThyssenKrupp Elevadores ofrece con su sistema de husillos todos aquellos elementos eléctricos y mecánicos dirigidos a la consecución del movimiento de plataformas de orquesta con los máximos niveles de seguridad y calidad del mercado, hasta un recorrido máximo de 9m.
Características Técnicas:
-
Dimensiones: Adaptables a las medidas del escenario y definidas según la necesidad.
-
Velocidad: 6m/min.
-
Capacidad de sustentación: 500 kg/m²
-
Capacidad de elevación: 250 kg/m²
-
Guiado: Guías verticales tipo rail en T fijadas a pared, o mecanismos bajo plataforma, como guías tipo libro o tijeras.
-
Recorrido: Hasta 9 m.
-
Paradas: Ilimitadas y preseleccionadas.
-
Control: Mando local desde panel de pulsadores.
-
Accionamiento: Mediante husillos empotrados en solera de foso, husillos telescópicos, husillos laterales.
-
Posibilidad de doble piso.
Seguridades:
-
Bordes de contacto.
-
Finales de carrera.
-
Frenos adicionales de seguridad.
-
Detector de falta de tensión.
-
Accionamiento auxiliar.
-
Control de sobrevelocidad.
-
Mecanismo irreversible, autoenclavable a cualquier nivel, independientemente de la carga y sin interconexión mecánica.
Plataforma de orquesta: Sistema Hidráulico
ThyssenKrupp Elevadores ofrece con sus sistemas hidráulicos para el movimiento de plataformas de orquesta todos aquellos elementos eléctricos y mecánicos con los máximos niveles de seguridad y calidad del mercado.
Características Técnicas:
-
Accionamiento mediante cilindro hidráulico.
-
Central hidráulica y cuadro de maniobras a ubicar en un radio de 10 m. de la plataforma.
-
El sistema de guiado puede ser mediante guías montadas verticalmente, tipo rail en T fijadas a la pared, o mecanismos bajo plataforma, como guías tipo libro o tijeras.
-
La suspensión puede ser mediante cables de acero o cadenas.
Campo de Aplicación:
-
Cargas desde 100 Kg. a 3.000 Kg.
-
Velocidad de 0,10 a 0,40 m/s. Posibilidad de velocidad mayor bajo pedido.
-
Altura máxima de elevación: entre 12 m. 18m según modelos. Posibilidad de mayores alturas bajo pedido.
Plataforma de orquesta: Sistema Serapid Sistema por cadenas
ThyssenKrupp Elevadores ofrece con su sistema Serapid todos aquellos elementos eléctricos y mecánicos dirigidos a la consecución del movimiento de plataformas de orquesta de grandes cargas y carreras de elevación, hasta un máximo de 7m, con los máximos niveles de seguridad y calidad del mercado.
Características Técnicas:
-
Dimensiones: Adaptables a las medidas del escenario y definidas según la necesidad.
-
Velocidad: variable entre 0-0.10 m/s., fija o regulada, con control de velocidad y rampas de aceleración y de deceleración.
-
Capacidad de sustentación: 500 kg/m²
-
Capacidad de elevación: 250 kg/m²
-
Guiado: Guías verticales tipo rail en T fijadas a pared, o mecanismos bajo plataforma, como guías tipo libro o tijeras.
-
Recorrido: Hasta 12 m.
-
Paradas: Ilimitadas y preseleccionadas.
-
Control: Mando local desde panel de pulsadores.
-
Accionamiento: Mediante cadenas de cadenas de tracción-compresión en acero.
-
Posibilidad de doble piso.
Seguridades:
-
Bordes de contacto.
-
Finales de carrera.
-
Frenos adicionales de seguridad.
-
Detector de falta de tensión.
-
Accionamiento auxiliar.
-
Control de sobrevelocidad.
-
Cerrojos de bloqueo para sistema mecánicamente reversible.
